Caso de aplicação de luz de visão mecânica na indústria automobilística

Com o rápido desenvolvimento da visão mecânica, processamento de imagem, posicionamento inteligente e detecção de defeitos são amplamente utilizados na indústria automobilística moderna. Especialmente na indústria automobilística, a visão mecânica é indispensável para a produção e detecção de pequenas peças automotivas e para a identificação de grandes IA de direção autônoma. Aqui compartilhamos alguns casos de teste comuns para entender a aplicação de fontes de luz visual na indústria automobilística.

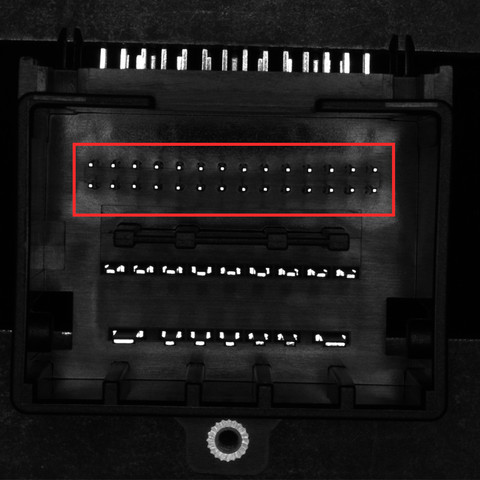

Detecção de pinos de conectores automotivos

Iluminação model：LTS-3RN12090-R

Detecção do pino de conexão do carro, o uso de irradiação vertical leve do anel de alto ângulo, de modo que o contorno da parte da ponta da agulha seja óbvio, é propício para a preensão e alinhamento do manipulador

Detecção automática do contorno das pastilhas de freio

Iluminação model：LTS-3FT250250-W

Detectar o contorno da pastilha de freio, determinar se o material está correto e se é consistente com a direção de montagem. Ao mesmo tempo, é necessário um posicionamento preciso. A luz de fundo pode ser usada para apresentar claramente o contorno.

Detecção de defeitos na rosca da vela de ignição automotiva

Iluminação model：LTS-2SDL260-W

Os defeitos das velas de ignição são detectados. A vela de ignição é cilíndrica e a câmera de varredura de linha pode ser usada para espalhar bem o parafuso. A fonte de luz de varredura da linha do túnel pode fazer com que todo o parafuso brilhe uniformemente e os defeitos se tornem proeminentes.

Teste de rebites para montagem automotiva

Lighting model：LTS-4FTR300200-W

Como esta parte é grande, a posição do rebite deve ser detectada em todo o campo de visão para evitar julgamentos errôneos. A luz traseira é usada para apresentar claramente o rebite e o contraste de contorno é alto.

Detecção de juntas de montagem automotiva

Iluminação model：LTS-4BR25030-W

Necessidade de detectar a presença ou ausência de gaxetas e localizar a direção das gaxetas. Pode ser utilizada uma fonte de luz de barra com desempenho de alto custo, que não só satisfaz as exigências de detecção, mas também tem fortes vantagens na arquitetura.

Detecção de mau funcionamento da fita refletiva automotiva

Iluminação model：LTS-LFM100-W

As tiras refletoras automotivas são amplamente utilizadas em automóveis, mas este tipo de material altamente refletivo também é uma dificuldade na detecção de defeitos. O uso de fonte de luz de cúpula plana com grade pode bem destacar os defeitos, e os defeitos podem ser julgados pela posição de deformação das linhas.

Detecção de defeitos na superfície das peças fundidas de transmissão

Iluminação model：LTS-2HPR180-W

A superfície do molde é fosca, onde o defeito é liso, e o buraco de areia aparecerá preto. Como as peças fundidas são grandes, é difícil fazer uma inspeção completa, o que requer que o manipulador mova a fonte de luz e a câmera para detecção múltipla, e o uso de uma fonte de luz sem sombras em anel pode bem destacar os defeitos.

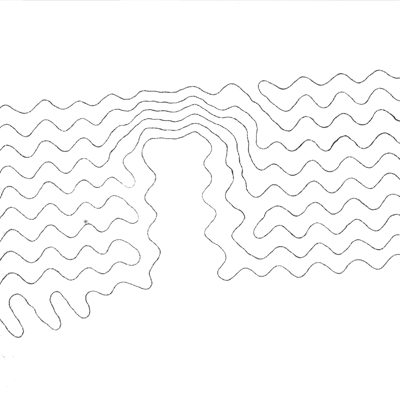

Detecção do circuito de aquecimento do volante de direção

Lighting model：LTS-4FT200200-IR850

O volante é coberto com uma camada de fibra e o fio de aquecimento está localizado no meio da camada de fibra. A luz frontal não pode ser detectada, e a luz infravermelha traseira é usada para penetrar na camada de fibra, de modo que a linha seja claramente apresentada.

Detecção de defeitos de superfície do emblema do automóvel

Iluminação model：LTS-LFM100-W

A maioria dos logotipos dos carros são produtos refletivos cromados, a superfície é muito lisa e a forma é irregular, o uso de uma fonte de luz cúpula plana com grade pode bem destacar os defeitos, destaca as características do defeito pela deformação da grade.
